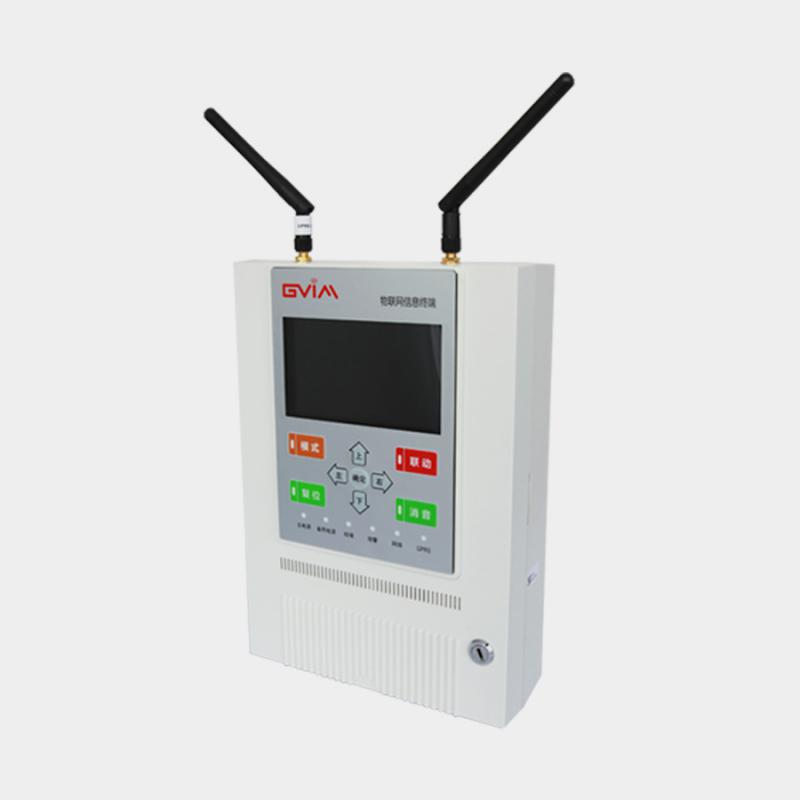

本产品为物联网的数据接收及显示端，以无线Smart Node方式接收传感器上报的数据，在显示屏上显示系统中所有设备的状态及采样值。本产品还可通过有线或无线等方式将数据传输至互联网上的数据服务器，实现远程监控。
主备电供电方式：主电故障情况下，备电可连续工作8小时；
数据不丢失：在GPRS网络中断再恢复，数据不丢失；
数据缓冲区：8×256bytes；
工作模式：通信频率434MHz，64信道（跳频，固定频率）；
数据传输模式：SmartNode协议传输，数据透明传输；
数据传输方式：点对点、点对多点、多级中继；
高抗干扰能力和低误码率 ：基于FSK的调制方式，采用高效前向纠错和信道交织编码技术，提高了数据抗随机干扰和突发干扰的能力；
多种天线配置方案：可配置镀银弹簧天线、多种增益的柱状天线、吸盘天线等，满足用户不同的结构需要。
|
电气参数 |
||
|
发射功率 |
17dBm（50mW） |
|
|
工作电流 |
500mA |
|
|
供电电压 |
AC220V |
|
|
备用电源 |
DC3.6V |
|
|
无线Smart Node |
||
|
工作频率 |
433MHz～434.79 MHz |
|
|
信 道 |
64信道 |
|
|
工作模式 |
跳频与固定频率（软件配置） |
|
|
调制方式 |
GFSK |
|
|
无线传输速率 |
2.4 Kbps～256 Kbps（软件配置） |
|
|
接收灵敏度 |
-115dbm@9.6 Kbps |
|
|
通信距离 |
室外 |
9.6Kbps：1200米 |
|
室内 |
9.6Kbps：信号能穿透35cm钢筋墙5层 |
|
|
模块ID |
4字节,32进制编码 |
|
|
厂家识别码 |
2字节,16进制编码 |
|
|
用户识别码 |
2字节,16进制编码 |
|
|
串口速率 (Kbit/s) |
9.6 Kbit/s |
|
|
通讯协议 |
SmartNode V6协议 |
|
|
网络结构 |
星形网，树型网，点对点，MESH |
|
|
数据传输模式 |
SmartNode协议传输、透明传输 |
|
|
天线接口方式 |
SMA标准天线 |
|
|
网关接口 |
||
|
通讯接口 |
GPRS/RJ45/RS232/RS485 |
|
|
其他参数 |
||
|
历史记录 |
最近999条 |
|
|
最大音量 |
3米60db |
|
|
机械参数 |
||
|
LCD显示屏 |
4.3英寸 |
|
|
机械尺寸 |
240mm×170mm×60mm |
|
|
工作环境 |
||
|
工作温度 |
0-40℃ 无凝露 |
|
|
防护等级 |
IP44 |
|
