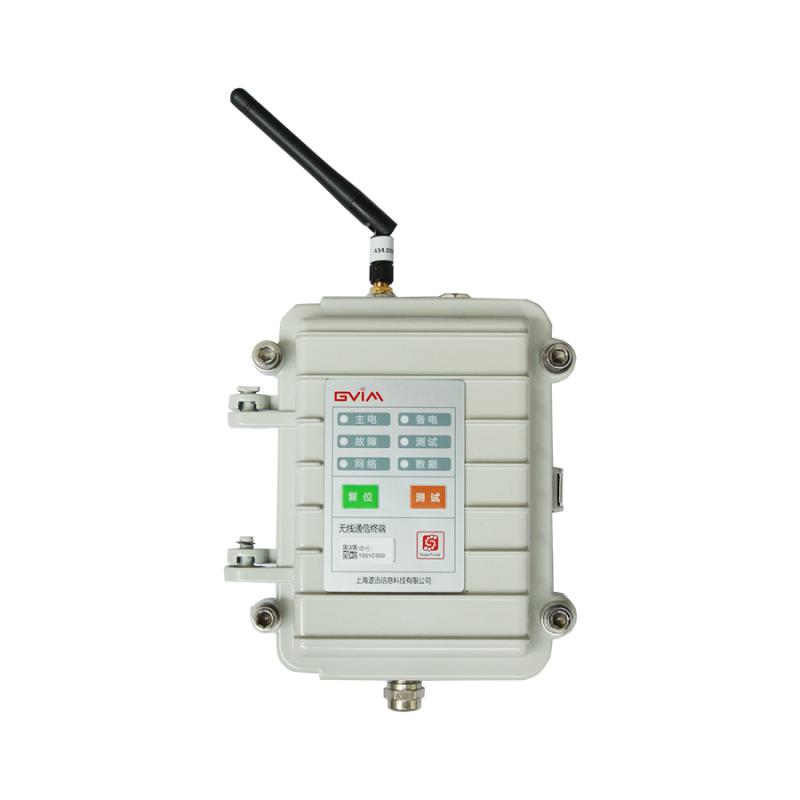

本产品应用在无线物联网系统中，起到信号转发的作用。当两个需要通信的无线设备距离较远信号较弱时，在两设备间使用本产品作为中继，起到信号转发的作用，从而扩大无线系统的覆盖范围。
|
电气参数 |
|
|
发射功率 |
A级：1dbm～17dbm(1mW～50mW)； B级：27dbm/0.5W; C级30dbm/1W; D级： 32dbm/1.5W |
|
发射电流 |
34mA@10dbm/10mW; 65mA@17dbm/50mW |
|
接收电流 |
20mA |
|
待机电流 |
1 mA |
|
供电电压 |
6V～28V（DC） |
|
射频模块 |
|
|
工作频率 |
免费ISM频段（硬件支持240～930MHZ） |
|
信 道 |
64信道 |
|
工作模式 |
跳频与固定频率（软件配置） |
|
调制方式 |
GFSK |
|
无线传输速率 |
2.4 Kbps～256 Kbps（软件配置） |
|
接收灵敏度 |
-115dbm@9.6 Kbps |
|
通信距离 （空旷） |
10dbm,9.6Kbps,3dbi天线,3V：1000米 17dbm,9.6Kbps,3dbi天线,3V：2500米 |
|
模块ID |
4字节,32进制编码 |
|
厂家识别码 |
2字节,16进制编码 |
|
用户识别码 |
2字节,16进制编码 |
|
串口速率 (Kbit/s) |
1.2，2.4，4.8，9.6，14.4，19.2，38.4（可软件配置，出厂默认9.6 Kbit/s） |
|
通讯协议 |
SmartNode V6协议 |
|
网络结构 |
星形网，树型网，点对点，MESH |
|
数据传输模式 |
SmartNode协议传输、透明传输 |
|
天线接口方式 |
SMA标准天线 |
|
其他参数 |
|
|
工作温度 |
-40℃～+85℃ |
|
防护等级 |
IP40 |
|
机械尺寸 |
145mm×125mm×60mm |
