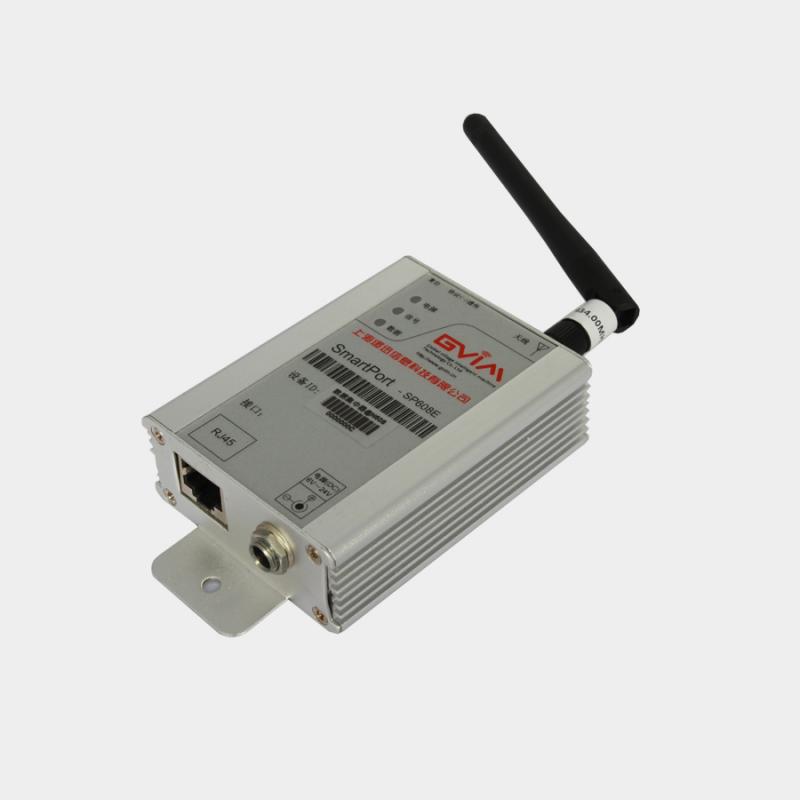

本产品是无线传感网络数据接收端及网关产品。支持Smart Node传输协议，带RJ45接口。
本产品接收无线传感器上报的采样数据，再通过以太网方式将数据上传至互联网上的数据服务器。
功率可调：调节范围 1dbm～17dbm（1mW～50mW）; 27 dbm（0.5W）; 30dbm（1W）；32 dbm（1.5W）；
发射功率10dbm，距离1000米（9.6kbps）；
发射功率17dbm，距离2500米（9.6kbps）；
数据缓冲区：8×256bytes；
工作模式：通信频率434MHz，64信道（跳频，固定频率）；
数据传输模式：SmartNode协议传输，数据透明传输；
数据传输方式：点对点、点对多点、多级中继；
高抗干扰能力和低误码率 ：基于FSK的调制方式，采用高效前向纠错和信道交织编码技术，提高了数据抗随机干扰和突发干扰的能力；
多种天线配置方案：可配置镀银弹簧天线、多种增益的柱状天线、吸盘天线等，满足用户不同的结构需要。
|
电气参数 |
|
|
发射功率 |
A级：1dbm～17dbm(1mW～50mW)； B级：27dbm/0.5W； C级30dbm/1W ； D级： 32dbm/1.5W |
|
发射电流 |
85mA@10dbm/10mW; 110mA@17dbm/50mW |
|
接收电流 |
69mA |
|
休眠电流 |
50mA |
|
供电电压 |
6V～24V（DC） |
|
无线Smart Node |
|
|
工作频率 |
免费ISM频段（硬件支持240～930MHZ） |
|
信 道 |
64信道 |
|
工作模式 |
跳频与固定频率（软件配置） |
|
调制方式 |
GFSK |
|
无线传输速率 |
2.4 Kbit/s～256 Kbit/s（软件配置） |
|
接收灵敏度 |
-118dbm@2.4 Kbit/s |
|
通信距离 （空旷） |
10dbm,9.6Kbps,3dbi天线,3V：1000米 17dbm,9.6Kbps,3dbi天线,3V：2500米 |
|
模块ID |
4字节,32进制编码 |
|
厂家识别码 |
2字节,16进制编码 |
|
用户识别码 |
2字节,16进制编码 |
|
通讯协议 |
SmartNode V6协议 |
|
网络结构 |
星形网，树型网，点对点，MESH |
|
数据传输模式 |
SmartNode协议传输、透明传输 |
|
天线接口方式 |
SMA标准天线接口 |
|
网关接口 |
|
|
通讯接口 |
以太网RJ45（10/100M自适应） |
|
工作环境 |
|
|
工作温度 |
-40℃～+85℃ |
|
防护等级 |
IP40 |
|
机械参数 |
|
|
机械尺寸 |
82mm×60mm×27mm（外壳主体尺寸） |
